SMC 整体硬质合金六刃平头光面铣刀（不等分割）--高性能型
刀具特点说明:
1、刀具尺寸按本公司标准制造，接受非标定制；
2、刃径公差为0/-0.02；
3、柄部尺寸公差为h6；
4、底刃均为对称刃设计，有刃倾角；
5、标准型刀尖角为倒角的方式，刀尖角C值如下：D≤φ3，C=0.05~1；φ3＜D≤φ8,C=0.1；φ8＜D≤φ12,C=0.15；φ12＜D≤φ16,C=0.2；D＞φ16,C=0.3；
6、无C角型为尖角设计，适用于清根要求的场合；
7、螺旋角度为36~37度；
8、加工面的光洁度高，特别是加工槽和侧面。
SMC 系列光面铣刀----不等分割，不等导程
产品特点:
□ 不等分割、不等距导程，通过连续变化外周刃的分割比例，有效抑制了周期性应力与细微的振动。
□ 针对加工材料的不同，和加工状况不同，设计不同的分割比例。
□ 加工时切削频率不固定，可以避免共振产生，降低振刀现象。
□ 加工表面光洁度好。
可加工材料:
|
系列 |
被切削材料 |
|
|||||||||||||
|
结构钢 |
碳素钢 |
合金钢 |
预硬化钢 |
调质钢、模具钢、高硬度钢 |
不锈钢 |
钛合金、 |
铸铁 |
铝合金 |
铜合金 |
树脂 |
|
||||
|
HRC30-45 |
HRC45-55 |
HRC55-60 |
>HRC60 |
||||||||||||
| STA |
◎ |
◎ |
◎ |
◎ |
○ |
○ |
|
|
○ |
○ |
◎ |
|
○ |
|
|
|
HTA |
◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ | ○ | ◎ |
○ |
○ |
|
|||
可选类型和尺寸范围：
四刃平头光面铣刀UTM4：3.0~20.0mm 四刃光面圆鼻铣刀RUTM4：6.0~12.0mm
长径型四刃平头光面铣刀LUTM4：3.0~20.0mm 六刃平头光面铣刀UTM6：6.0~12.0mm

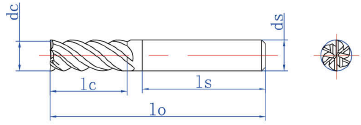

| 高性能型订货号 | 刃径 | 刃长 | 柄径 | 总长 |
| HTA系列（涂层） | dc | lc | ds | lo |
| UTM6060175HTA | 6.0 | 17.5 | 6 | 60 |
| UTM6060240HTA | 6.0 | 24 | 6 | 60 |
| UTM6080200HTA | 8.0 | 20 | 8 | 60 |
| UTM6080320HTA | 8.0 | 32 | 8 | 80 |
| UTM6100250HTA | 10.0 | 25 | 10 | 70 |
| UTM6100400HTA | 10.0 | 40 | 10 | 90 |
| UTM6120300HTA | 12.0 | 30 | 12 | 75 |
| UTM6120480HTA | 12.0 | 48 | 12 | 100 |
| UTM6140350HTA | 14.0 | 35 | 14 | 100 |
|
UTM6140560HTA |
14.0 | 56 | 14 | 120 |
| UTM6160400HTA | 16.0 | 40 | 16 | 90 |
| UTM6160640HTA | 16.0 | 64 | 16 | 120 |
| UTM6200500HTA | 20.0 | 50 | 20 | 100 |
| UTM6200800HTA | 20.0 | 80 | 20 | 140 |
