BEM 整体硬质合金两刃球头铣刀--高硬度型
刀具特点说明：
1、刀具尺寸按本公司标准制造，接受非标定制；
2、刃径公差按dc≤φ3 直径公差为0/-0.02，dc＞φ3直径公差为0/-0.03，柄部公差为h6；
3、R0.05~R3，R角公差为±0.005，R4~R6，R角公差为±0.007；
4、螺旋角度为35度；
HS系列--高硬度加工专用铣刀
产品特点:
□ 精选了超高硬度基材配以超耐热性HS系涂层，使刀具具备超强的耐热性，可加工HRC65以下所有热处理后材料。
□ 采用高硬度超微粒子系低Co超硬合金母材，有效抑制超高速加工中产生的细微塑性变形，提高了刀具寿命。
□ 采用特殊的研磨技术，实现了较高的形状精度和尺寸精度，可进行高精度的加工。
可加工材料
| 系列 | 被切削材料 | |||||||||||||
| 结构钢 | 碳素钢 | 合金钢 | 预硬化钢 | 调质钢、模具钢、高硬度钢 | 不锈钢l |
钛合金、 耐热合金 |
铸铁 | 铝合金 | 铜合金 | 树脂 | ||||
| HRC30-45 | HRC45-55 | HRC55-60 | >HRC60 | |||||||||||
| HS |
○ |
○ |
○ |
○ |
○ |
◎ |
◎ |
◎ |
○ |
○ |
○ |
|
◎ |
|
(◎ 最适合 ○ 适合)
可选类型和尺寸范围：
两刃平刀EM2-HS：D1.5~12.0mm 四刃平刀EM4-HS：D1.0~12.0mm
两刃深沟平刀LEM2-HS：D0.1~4.0mm 四刃深沟平刀LEM4-HS：D1.0~6.0mm
两刃深沟圆鼻刀LREM2-HS：D0.5~6.0mm 四刃深沟圆鼻刀LREM4-HS：D1.0~12.0mm
两刃球刀BEM2-HS：R0.05~6.0mm 四刃球刀BEM4-HS：R1.0~6.0mm
两刃深沟球刀LBEM2-HS：R0.1~2.0mm

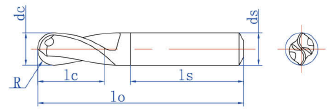

| 高性能型订货号 | 球半径 | 刃长 | 柄径 | 总长 |
| HS系列（涂层） | R | lc | ds | lo |
| BEM20010010HS | 0.05 | 0.1 | 4 | 50 |
| BEM20020030HS | 0.10 | 0.3 | 4 | 50 |
| BEM20030045HS | 0.15 | 0.45 | 4 | 50 |
| BEM20040060HS | 0.20 | 0.6 | 4 | 50 |
| BEM20050075HS | 0.25 | 0.75 | 4 | 50 |
| BEM20060090HS | 0.30 | 0.9 | 4 | 50 |
| BEM20080120HS | 0.40 | 1.2 | 4 | 50 |
| BEM20100150HS | 0.50 | 1.5 | 4 | 50 |
| BEM20100250HS | 0.50 | 2.5 | 4 | 50 |
| BEM20150400HS | 0.75 | 4 | 4 | 50 |
| BEM20200300HS | 1.00 | 3 | 4 | 60 |
| BEM20200600HS | 1.00 | 6 | 4 | 60 |
| BEM20250375HS | 1.25 | 3.75 | 4 | 60 |
| BEM20300450HS | 1.50 | 4.5 | 6 | 70 |
| BEM20300800HS | 1.50 | 8 | 6 | 70 |
| BEM20400600HS | 2.0 | 6 | 6 | 70 |
| BEM20400800HS | 2.00 | 8 | 6 | 70 |
| BEM20500750HS | 2.5 | 7.5 | 6 | 80 |
| BEM20600900HS | 3.0 | 9 | 6 | 80 |
| BEM20601200HS | 3.00 | 12 | 6 | 80 |
| BEM20801200HS | 4.0 | 12 | 8 | 90 |
| BEM20801400HS | 4.00 | 14 | 8 | 90 |
| BEM21001500HS | 5.0 | 15 | 10 | 100 |
| BEM21001800HS | 5.00 | 18 | 10 | 100 |
| BEM21201800HS | 6.0 | 18 | 12 | 110 |
| BEM21202200HS | 6.00 | 22 | 12 | 110 |
