SMC四刃光面平头铣刀

UTM4-HTA

SMC 整体硬质合金四刃平头光面铣刀（不等分割）--高性能型

刀具特点说明:

1、刀具尺寸按本公司标准制造，接受非标定制；

2、刃径公差为0/-0.02；

3、柄部尺寸公差为h6；

4、底刃均为对称刃设计，有刃倾角；

5、标准型刀尖角为倒角的方式，刀尖角C值如下：D≤φ3，C=0.05~1；φ3＜ D≤φ8,C=0.1；φ8＜D≤φ12,C=0.15；φ12＜D≤φ16,C=0.2；D＞φ16,C=0.3；

6、无C角型为尖角设计，适用于清根要求的场合；

7、螺旋角度为36~37度；

8、加工面的光洁度高，特别是加工槽和侧面。

产品特色

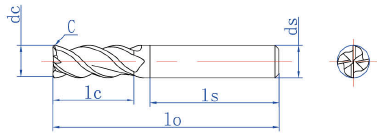

产品尺寸
加工视频

SMC 系列光面铣刀----不等分割，不等导程

产品特点:

□ 不等分割、不等距导程，通过连续变化外周刃的分割比例，有效抑制了周期性应力与细微的振动。

□ 针对加工材料的不同，和加工状况不同，设计不同的分割比例。

□ 加工时切削频率不固定，可以避免共振产生，降低振刀现象。

□ 加工表面光洁度好。

可加工材料:

系列

被切削材料

结构钢

碳素钢

合金钢

预硬化钢

调质钢、模具钢、高硬度钢

不锈钢

钛合金、
耐热合金

铸铁

铝合金

铜合金

树脂

HRC30-45

HRC45-55

HRC55-60

>HRC60

STA

◎

○

◎

○

HTA

◎

○

◎

○

◎

○

(◎ 最适合 ○ 适合)

可选类型和尺寸范围：

四刃平头光面铣刀UTM4：3.0~20.0mm 四刃光面圆鼻铣刀RUTM4：6.0~12.0mm

长径型四刃平头光面铣刀LUTM4：3.0~20.0mm 六刃平头光面铣刀UTM6：6.0~12.0mm

高性能型订货号	刃径	刃长	柄径	总长
HTA系列（涂层）	dc	lc	ds	lo
UTM403007504HTA	3.0	7.5	4	45
UTM403012004HTA	3.0	12	4	50
UTM4030075HTA	3.0	7.5	6	45
UTM4030120HTA	3.0	12	6	50
UTM404010004HTA	4.0	10	4	45
UTM404016004HTA	4.0	16	4	50
UTM4040100HTA	4.0	10	6	45
UTM4040160HTA	4.0	16	6	50
UTM4050125HTA	5.0	12.5	6	50
UTM4050200HTA	5.0	20	6	60
UTM4060150HTA	6.0	15	6	60
UTM4060240HTA	6.0	24	6	60
UTM4080200HTA	8.0	20	8	60
UTM4080320HTA	8.0	32	8	80
UTM4090225HTA	9.0	22.5	10	70
UTM4100250HTA	10.0	25	10	70
UTM4100400HTA	10.0	40	10	90
UTM4110275HTA	11.0	27.5	12	75
UTM4120300HTA	12.0	30	12	75
UTM4120480HTA	12.0	48	12	100
UTM4130325HTA	13.0	32.5	12	75
UTM4140350HTA	14.0	35	14	100
UTM4140560HTA	14.0	56	14	120
UTM4150375HTA	15.0	37.5	16	90
UTM4160400HTA	16.0	40	16	90
UTM4160640HTA	16.0	64	16	120
UTM4180450HTA	18.0	45	20	100
UTM4200500HTA	20.0	50	20	100
UTM4200800HTA	20.0	80	20	140
