SMC 长径型整体硬质合金四刃平头光面铣刀（不等分割）--基准型
刀具特点说明:
1、刀具尺寸按本公司标准制造，接受非标定制；
2、刃径公差为0/-0.02；
3、柄部尺寸公差为h6；
4、底刃均为对称刃设计，有刃倾角，螺旋角度为36~37度；
5、标准型刀尖角为倒角的方式，刀尖角C值如下：D≤φ3，C=0.05~1；φ3＜D≤φ8,C=0.1；φ8＜D≤φ12,C=0.15；φ12＜D≤φ16,C=0.2；D＞φ16,C=0.3；
6、无C角型为尖角设计，适用于清根要求的场合；
7、加工面的光洁度高，特别是加工槽和侧面。
SMC 系列光面铣刀----不等分割，不等导程
产品特点:
□ 不等分割、不等距导程，通过连续变化外周刃的分割比例，有效抑制了周期性应力与细微的振动。
□ 针对加工材料的不同，和加工状况不同，设计不同的分割比例。
□ 加工时切削频率不固定，可以避免共振产生，降低振刀现象。
□ 加工表面光洁度好。
可加工材料:
|
系列 |
被切削材料 |
|
|||||||||||||
|
结构钢 |
碳素钢 |
合金钢 |
预硬化钢 |
调质钢、模具钢、高硬度钢 |
不锈钢 |
钛合金、 |
铸铁 |
铝合金 |
铜合金 |
树脂 |
|
||||
|
HRC30-45 |
HRC45-55 |
HRC55-60 |
>HRC60 |
||||||||||||
| STA |
◎ |
◎ |
◎ |
◎ |
○ |
○ |
|
|
○ |
○ |
◎ |
|
○ |
|
|
|
HTA |
◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ | ○ | ◎ |
○ |
○ |
|
|||
可选类型和尺寸范围：
四刃平头光面铣刀UTM4：3.0~20.0mm 四刃光面圆鼻铣刀RUTM4：6.0~12.0mm
长径型四刃平头光面铣刀LUTM4：3.0~20.0mm 六刃平头光面铣刀UTM6：6.0~12.0mm

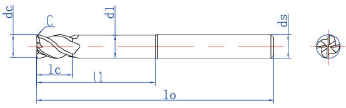

| 基准型订货号 | 刃径 | 刃长 | 有效长 | 柄径 | 总长 | 首径 |
| STA系列（涂层） | dc | lc | l1 | ds | lo | dl |
|
LUTM403004504STA |
3.0 | 4.5 | 15 | 4 | 60 | 2.9 |
| LUTM4030045STA | 3.0 | 4.5 | 15 | 6 | 60 | 2.9 |
|
LUTM404006004STA |
4.0 | 6 | 20 | 4 | 60 | 3.8 |
| LUTM4040060STA | 4.0 | 6 | 20 | 6 | 60 | 3.8 |
| LUTM4050075STA | 5.0 | 7.5 | 25 | 6 | 60 | 4.8 |
| LUTM4060090STA | 6.0 | 9 | 30 | 6 | 60 | 5.8 |
| LUTM4070105STA | 7.0 | 10.5 | - | 6 | 80 | 6 |
| LUTM4080120STA | 8.0 | 12 | 40 | 8 | 80 | 7.7 |
| LUTM4090135STA | 9.0 | 13.5 | - | 8 | 90 | 8 |
| LUTM4100150STA | 10.0 | 15 | 50 | 10 | 100 | 9.7 |
| LUTM4110165STA | 11.0 | 16.5 | - | 10 | 110 | 10 |
| LUTM4120180STA | 12.0 | 18 | 60 | 12 | 110 | 11.7 |
| LUTM4130195STA | 13.0 | 19.5 | - | 12 | 120 | 12 |
|
LUTM4140210STA |
14.0 | 21 | 70 | 14 | 130 | - |
| LUTM4160240STA | 16.0 | 24 | 80 | 16 | 140 | 15.5 |
| LUTM4170255STA | 17.0 | 25.5 | - | 16 | 150 | 16 |
| LUTM4200300STA | 20.0 | 30 | 100 | 20 | 160 | 19.5 |
