ASD铝合金加工专用钻头--SD高性能型

5ASD-SD

ASD 整体硬质合金铝用螺旋槽钻头5×D 高性能

刀具特点说明:

1、刀具尺寸按本公司标准制造,接受非标定制。

2、刃径公差为m7,柄部公差为h6。

3、刀尖顶角、刀尖形式、排屑槽形式、涂层等要素针对各系列特点进行分别设计,确保各系列达到最优的加工效果。

  • 产品特色
  • 产品尺寸
  • 加工视频

SD系列基准型铝用螺旋槽钻头

铝用DLC涂层



产品特点:

针对铝合金加工的独特性,设计了专用的钻尖角和排屑槽。

  采用铝合金专用的钻尖,容屑槽比较大,使加工时断屑好,排屑通畅,不容易产生绕屑。

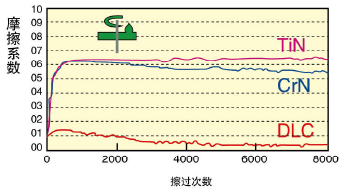

□ DLC涂层摩擦系数小,铝金属不易熔敷

   采用具有高硬度,低摩擦系数,耐磨损优异DLC(类金刚石)涂层,可实现铝合金的干式加工,刀具寿命较一般钻头高出很多。


铣刀柄设计,加工精度高

  采用铣刀相同的柄部设计,提高夹持精度,以实现高精度钻孔。

□ 优良的切削排出性

   通过采用低摩擦系数的DLC涂层与特殊沟槽形状,切屑附着少,不易堵塞,所以可实现5D的无阶式加工,并且不易产生切屑瘤,加工非常稳定。



被切削材料:

系列

被切削材料



结构钢

碳素钢

合金钢

预硬化钢

调质钢、模具钢、高硬度钢

不锈钢

钛合金、
耐热合金

铸铁

铝合金

铜合金

树脂



HRC30-45

HRC45-55

HRC55-60

>HRC60

SD



(◎ 最适合  ○ 适合)



可选类型:

3XD  /  3XD 内冷  /  5XD  /  5XD 内冷



尺寸范围:

D=2.00~20.00mm




高性能型订货号 刃径 槽长 柄径 柄长 总长
SD系列(铝用DLC涂层) dc  lc  ds  ls  lo
5ASD0200SD 2.00 15 3 28 46
5ASD0210SD 2.10 15 3 28 46
5ASD0220SD 2.20 15 3 28 46
5ASD0230SD 2.30 15 3 28 46
5ASD0240SD 2.40 15 3 28 46
5ASD0250SD 2.50 15 3 28 46
5ASD0260SD 2.60 20 3 28 51
5ASD0270SD 2.70 20 3 28 51
5ASD0280SD 2.80 20 3 28 51
5ASD0290SD 2.90 20 3 28 51
5ASD0300SD 3.00 20 3 28 51
5ASD0310SD 3.10 26 4 28 59
5ASD0320SD 3.20 26 4 28 59
5ASD0330SD 3.30 26 4 28 59
5ASD0340SD 3.40 26 4 28 59
5ASD0350SD 3.50 26 4 28 59
5ASD0360SD 3.60 26 4 28 59
5ASD0370SD 3.70 26 4 28 59
5ASD0380SD 3.80 26 4 28 59
5ASD0390SD 3.90 26 4 28 59
5ASD0400SD 4.00 26 4 28 59
5ASD0410SD 4.10 35 6 36 76
5ASD0420SD 4.20 35 6 36 76
5ASD0430SD 4.30 35 6 36 76
5ASD0440SD 4.40 35 6 36 76
5ASD0450SD 4.50 35 6 36 76
5ASD0460SD 4.60 35 6 36 76
5ASD0470SD 4.70 35 6 36 76
5ASD0480SD 4.80 35 6 36 76
5ASD0490SD 4.90 35 6 36 76
5ASD0500SD 5.00 35 6 36 76
5ASD0510SD 5.10 39 6 36 80
5ASD0520SD 5.20 39 6 36 80
5ASD0530SD 5.30 39 6 36 80
5ASD0540SD 5.40 39 6 36 80
5ASD0550SD 5.50 39 6 36 80
5ASD0560SD 5.60 39 6 36 80
5ASD0570SD 5.70 39 6 36 80
5ASD0580SD 5.80 39 6 36 80
5ASD0590SD 5.90 39 6 36 80
5ASD0600SD 6.00 39 6 36 80
5ASD0610SD 6.10 48 8 36 89
5ASD0620SD 6.20 48 8 36 89
5ASD0630SD 6.30 48 8 36 89
5ASD0640SD 6.40 48 8 36 89
5ASD0650SD 6.50 48 8 36 89
5ASD0660SD 6.60 48 8 36 89
5ASD0670SD 6.70 48 8 36 89
5ASD0680SD 6.80 48 8 36 89
5ASD0690SD 6.90 48 8 36 89
5ASD0700SD 7.00 48 8 36 89
5ASD0710SD 7.10 52 8 36 93
5ASD0720SD 7.20 52 8 36 93
5ASD0730SD 7.30 52 8 36 93
5ASD0740SD 7.40 52 8 36 93
5ASD0750SD 7.50 52 8 36 93
5ASD0760SD 7.60 52 8 36 93
5ASD0770SD 7.70 52 8 36 93
5ASD0780SD 7.80 52 8 36 93
5ASD0790SD 7.90 52 8 36 93
5ASD0800SD 8.00 52 8 36 93
5ASD0810SD 8.10 61 10 40 106
5ASD0820SD 8.20 61 10 40 106
5ASD0830SD 8.30 61 10 40 106
5ASD0840SD 8.40 61 10 40 106
5ASD0850SD 8.50 61 10 40 106
5ASD0860SD 8.60 61 10 40 106
5ASD0870SD 8.70 61 10 40 106
5ASD0880SD 8.80 61 10 40 106
5ASD0890SD 8.90 61 10 40 106
5ASD0900SD 9.00 61 10 40 106
5ASD0910SD 9.10 65 10 40 110
5ASD0920SD 9.20 65 10 40 110
5ASD0930SD 9.30 65 10 40 110
5ASD0940SD 9.40 65 10 40 110
5ASD0950SD 9.50 65 10 40 110
5ASD0960SD 9.60 65 10 40 110
5ASD0970SD 9.70 65 10 40 110
5ASD0980SD 9.80 65 10 40 110
5ASD0990SD 9.90 65 10 40 110
5ASD1000SD 10.00 65 10 40 110
5ASD1010SD 10.10 74 12 45 124
5ASD1020SD 10.20 74 12 45 124
5ASD1030SD 10.30 74 12 45 124
5ASD1040SD 10.40 74 12 45 124
5ASD1050SD 10.50 74 12 45 124
5ASD1060SD 10.60 74 12 45 124
5ASD1070SD 10.70 74 12 45 124
5ASD1080SD 10.80 74 12 45 124
5ASD1090SD 10.90 74 12 45 124
5ASD1100SD 11.00 74 12 45 124
5ASD1110SD 11.10 78 12 45 128
5ASD1120SD 11.20 78 12 45 128
5ASD1130SD 11.30 78 12 45 128
5ASD1140SD 11.40 78 12 45 128
5ASD1150SD 11.50 78 12 45 128
5ASD1160SD 11.60 78 12 45 128
5ASD1170SD 11.70 78 12 45 128
5ASD1180SD 11.80 78 12 45 128
5ASD1190SD 11.90 78 12 45 128
5ASD1200SD 12.00 78 12 45 128
5ASD1210SD 12.10 87 14 45 137
5ASD1220SD 12.20 87 14 45 137
5ASD1230SD 12.30 87 14 45 137
5ASD1240SD 12.40 87 14 45 137
5ASD1250SD 12.50 87 14 45 137
5ASD1260SD 12.60 87 14 45 137
5ASD1270SD 12.70 87 14 45 137
5ASD1280SD 12.80 87 14 45 137
5ASD1290SD 12.90 87 14 45 137
5ASD1300SD 13.00 87 14 45 137
5ASD1310SD 13.10 91 14 45 141
5ASD1320SD 13.20 91 14 45 141
5ASD1330SD 13.30 91 14 45 141
5ASD1340SD 13.40 91 14 45 141
5ASD1350SD 13.50 91 14 45 141
5ASD1360SD 13.60 91 14 45 141
5ASD1370SD 13.70 91 14 45 141
5ASD1380SD 13.80 91 14 45 141
5ASD1390SD 13.90 91 14 45 141
5ASD1400SD 14.00 91 14 45 141
5ASD1410SD 14.10 100 16 48 153
5ASD1420SD 14.20 100 16 48 153
5ASD1430SD 14.30 100 16 48 153
5ASD1440SD 14.40 100 16 48 153
5ASD1450SD 14.50 100 16 48 153
5ASD1460SD 14.60 100 16 48 153
5ASD1470SD 14.70 100 16 48 153
5ASD1480SD 14.80 100 16 48 153
5ASD1490SD 14.90 100 16 48 153
5ASD1500SD 15.00 100 16 48 153
5ASD1510SD 15.10 104 16 48 157
5ASD1520SD 15.20 104 16 48 157
5ASD1530SD 15.30 104 16 48 157
5ASD1540SD 15.40 104 16 48 157
5ASD1550SD 15.50 104 16 48 157
5ASD1560SD 15.60 104 16 48 157
5ASD1570SD 15.70 104 16 48 157
5ASD1580SD 15.80 104 16 48 157
5ASD1590SD 15.90 104 16 48 157
5ASD1600SD 16.00 104 16 48 157
5ASD1610SD 16.10 113 18 48 166
5ASD1620SD 16.20 113 18 48 166
5ASD1630SD 16.30 113 18 48 166
5ASD1640SD 16.40 113 18 48 166
5ASD1650SD 16.50 113 18 48 166
5ASD1660SD 16.60 113 18 48 166
5ASD1670SD 16.70 113 18 48 166
5ASD1680SD 16.80 113 18 48 166
5ASD1690SD 16.90 113 18 48 166
5ASD1700SD 17.00 113 18 48 166
5ASD1710SD 17.10 117 18 48 170
5ASD1720SD 17.20 117 18 48 170
5ASD1730SD 17.30 117 18 48 170
5ASD1740SD 17.40 117 18 48 170
5ASD1750SD 17.50 117 18 48 170
5ASD1760SD 17.60 117 18 48 170
5ASD1770SD 17.70 117 18 48 170
5ASD1780SD 17.80 117 18 48 170
5ASD1790SD 17.90 117 18 48 170
5ASD1800SD 18.00 117 18 48 170
5ASD1850SD 18.50 126 20 50 181
5ASD1860SD 18.60 126 20 50 181
5ASD1870SD 18.70 126 20 50 181
5ASD1880SD 18.80 126 20 50 181
5ASD1900SD 19.00 126 20 50 181
5ASD1910SD 19.10 130 20 50 185
5ASD1920SD 19.20 130 20 50 185
5ASD1930SD 19.30 130 20 50 185
5ASD1940SD 19.40 130 20 50 185
5ASD1950SD 19.50 130 20 50 185
5ASD1960SD 19.60 130 20 50 185
5ASD1970SD 19.70 130 20 50 185
5ASD1980SD 19.80 130 20 50 185
5ASD1990SD 19.90 130 20 50 185
5ASD2000SD 20.00 130 20 50 185
