CD 整体硬质合金定点钻
刀具特点说明:
1、刀具尺寸按本公司标准制造,接受非标定制。
2、刃径公差为m7,柄部公差为h6。
3、刀尖顶角有60°、90°、120°、140°四种角度,刀尖形式及排屑槽形式为特殊设计,有良好的定心效果。
CD 整体硬质合金定点钻
产品特点:
□ 引导性好的钻头,可使加工孔的定位精度达到0.015mm以内。
□ 精选适合钻头的高性能的铬基复合涂层,提高刀具加工的润滑性、耐热性和耐磨性,并提高刀具切变强度,使刀具在加工多种材料均能达稳定的高寿命。
□ 精选较经济且性能优异的硬质合金作为基体,使刀具加工稳定且有很高的性价比。

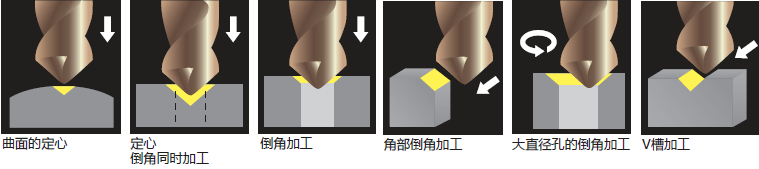

□ 锋利度好的切削刃,使该定点钻满足定心、倒角、V型槽加工、倒边等不同场合的加工需要。
应用场合:
被切削材料:
系列 |
被切削材料 |
|
|||||||||||||
结构钢 |
碳素钢 |
合金钢 |
预硬化钢 |
调质钢、模具钢、高硬度钢 |
不锈钢 |
钛合金、 |
铸铁 |
铝合金 |
铜合金 |
树脂 |
|
||||
HRC30-45 |
HRC45-55 |
HRC55-60 |
>HRC60 |
||||||||||||
CD-SE |
◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ◎ | ○ | ◎ |
○ |
○ |
|
尺寸范围:
顶角=60°,90°,120°,140°;
直径=6.00~20.00mm

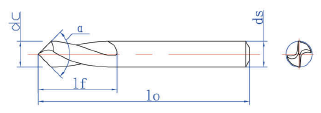

基准型订货号(涂层) | 刃径 | 槽长 | 顶角 | 柄径 | 总长 |
dc | lc | α | ds | lo | |
CD06006066SE | 6.00 | 12 | 60° | 6 | 66 |
CD06008080SE | 8.00 | 16 | 60° | 8 | 80 |
CD06010090SE | 10.00 | 20 | 60° | 10 | 90 |
CD06012100SE | 12.00 | 24 | 60° | 12 | 100 |
CD06016115SE | 16.00 | 32 | 60° | 16 | 115 |
CD06020135SE | 20.00 | 40 | 60° | 20 | 135 |
CD09006066SE | 6.00 | 12 | 90° | 6 | 66 |
CD09006100SE | 6.00 | 12 | 90° | 6 | 100 |
CD09008080SE | 8.00 | 16 | 90° | 8 | 80 |
CD09008120SE | 8.00 | 16 | 90° | 8 | 120 |
CD09010090SE | 10.00 | 20 | 90° | 10 | 90 |
CD09010135SE | 10.00 | 20 | 90° | 10 | 135 |
CD09012100SE | 12.00 | 24 | 90° | 12 | 100 |
CD09012150SE | 12.00 | 24 | 90° | 12 | 150 |
CD09016115SE | 16.00 | 32 | 90° | 16 | 115 |
CD09016163SE | 16.00 | 32 | 90° | 16 | 163 |
CD09020135SE | 20.00 | 40 | 90° | 20 | 135 |
CD09020200SE | 20.00 | 40 | 90° | 20 | 200 |
CD12006066SE | 6.00 | 12 | 120° | 6 | 66 |
CD12008080SE | 8.00 | 16 | 120° | 8 | 80 |
CD12010090SE | 10.00 | 20 | 120° | 10 | 90 |
CD12012100SE | 12.00 | 24 | 120° | 12 | 100 |
CD12016115SE | 16.00 | 32 | 120° | 16 | 115 |
CD12020135SE | 20.00 | 40 | 120° | 20 | 135 |
CD14006066SE | 6.00 | 12 | 140° | 6 | 66 |
CD14008080SE | 8.00 | 16 | 140° | 8 | 80 |
CD14010090SE | 10.00 | 20 | 140° | 10 | 90 |
CD14012100SE | 12.00 | 24 | 140° | 12 | 100 |
CD14016115SE | 16.00 | 32 | 140° | 16 | 115 |
CD14020135SE | 20.00 | 40 | 140° | 20 | 135 |
